Menşe yeri:
Çin
Marka adı:
LEADTOP
Sertifika:
ISO
Model numarası:
LTQF
Bize Ulaşın
Alıntı Konusu: Islak mendil üretme hat (40-120 adet/paket)
| Kalem | Malların tanımı | Miktar | Fiyat | Toplam tutar |
| 1 | LTQF-2800 Yüksek hız ıslak mendils katlama makinesi | 1 Takım | 60.000$ | 180.000 $ |
| 2 | LTQP-360 Tam otomatik ıslak mendiller Pyalamak mağrı (otomatik yapıştırma paketleme filmi) | 1 Takım | 65.000 $ | |
| 3 | LTQL-5800B Tam Otomatik Kapak Aplikatörü (SCARA) | 1 Takım | 55.000 $ |

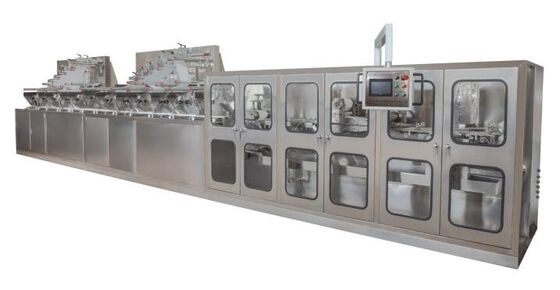

LTQF-2800 Yüksek hız ISLAK MENDİLS KATLAMA MAKİNESİ
ben Üretim akışı: açma - şeritlere kumaş dilme - katlama - ıslatma - kesme - yığma ve sayma - teslim etme
ben Ana teknik parametre
n Ürün tipi: ıslak mendil
n Ürün hızı: 250-380 kesim/dk (3000-4500 adet/dk )
n Uygun hammadde: havalı serilmiş kağıt, spunlace/sıcak haddeleme dokunmamış kumaş
n Hammadde ağırlığı : 40-80g/㎡
n Katlama yolu: “Z” şekli (pop-up ve non-pop-up)
n Kesme birleştirme:. a. çift kağıt raflar
l B.10 şerit veya 12 şerit, 2 rulo
ben c.hammadde rulo genişliği: 900~1000mm
u Islak mendil uzunluğu: 140-220 mm (dokunmatik ekran üzerinden ayar)
n Hammadde boyutu: (1000-1250)×Ø1000 (mm,G×Çap)
n Islak doku katlanmamış boyutu: (140-220)×(150-250) (mm,U×G)
n Islak mendil katlanmış boyutu: (140-220)×(90-110) (mm,U×G)
n Malzeme besleme sistemi: Servo motor
n Kesme sistemi: Dönüştürücü motor
n Kazık sistemi: Servo Motor
n Güç kaynağı: 380V 50HZ
n Güç: 10KW
n Makinenin boyutu: 10200×3300×2000(mm,U×G×Y)
n makinenin ağırlığı:5000 kg
n Su Deposu:400L 2 adet
DETAYLARDA MAKİNE
ELEKTRİK YAPILANDIRMASI
| NUMARA | açıklama | Şartname | miktar | Uyarılar |
| 1 | PLC | FX3GA-60MT | 1 | Mitsubishi(Japonya) |
| 2 | Servo motor (doku mesafesini kontrol edin | MR-JE-300A | 1 | Mitsubishi(Japonya) |
| 3 | Servo motor (doku alma) | MR-JE-70A | 1 | Mitsubishi(Japonya) |
| 4 | Türbin Sonsuz Redüktör Motoru | WPDA120-1:10-Y100L2-4 | 1 | 3KW Nanjing Utton(Çin) |
| 5 | Çevirici | 4KW | 1 | ARTRICH |
| 6 | Dokunmatik ekran | 7 inç | 1 | Wecon |
| 7 | Hava düğmesi | 7 | ŞANGAY RENMIN | |
| 8 | Güç kaynağını değiştirmek | S-200-24 | 1 | Şanghay Mingwei |
| 9 | Gösterge ışığı | 1 | ŞANGAY RENMIN | |
| 10 | Acil durdurma anahtarı | 3 | ŞANGAY RENMIN | |
| 11 | Potansiyometre | 5KΩ | 1 | |
| 12 | döner kodlayıcı | Artımlı kutup çıkışı | 1 | Koyo(Japonya) |
| 13 | Röle | Omron | 4 | Omron(Japonya) |
| 14 | yakınlık anahtarı | otonik | 6 | Autonics (Kore) |
| 15 | zamanlama rölesi | CKHKC | 6 | Çin |
| 16 | kontaktör | 3 | ŞANGAY RENMIN | |
| 17 | Servo elektronik transformatör | 4.5KW | 1 | Çin |
| LTQF-2800 Yedek parça listesi | |||
| Numara. | Kalem | Şartname | miktar |
| 1 | Dilme bıçağı (yukarı) | 150×35×8 | 5 adet |
| 2 | Dilme bıçağı (aşağı) | 150×30×10 | 3 parça |
| 3 | yuvarlak kemer | φ5 | 2 adet |
| 4 | Konik makaralı kayış | 850×30×3 | 2 adet |
| 5 | Kesme bıçağı (yukarı) | 8*29*150 | 2 adet |
| 6 | Kesme bıçağı (aşağı) | 10*15*150 | 2 adet |
| 7 | Toka | 6 adet | |
| 8 | konveyör blet | 2220*18 | 2 adet |
| 9 | konveyör bleti | 2150(2140*18) | 2 adet |
| 10 | alet kutusu | 1 takım | |

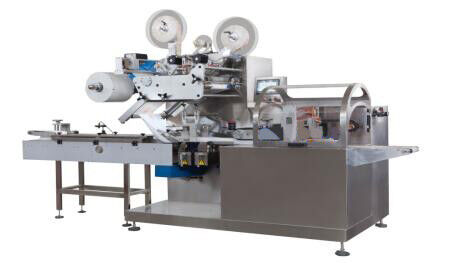

LTQP-360 Tam otomatik ıslak mendil Paketleme Makinesi (otomatik yapıştırma paketleme filmi)
Üretim tipi: bebek ıslak mendili
İpucu: ile donatılmış 8 Yaskawa marka servo motor üniteleri
Üretim süreci: katlama makinesine bağlanın → besleme silme otomatik → paketleme makinesine taşıma → paketleme filminin ayarlanması → pencere deliği etiketinin ayarlanması → Merkezi sızdırmazlık → Uç sızdırmazlık ve pistonlu kesim → Çıktı bitmiş ürünler.
anaTeknik parametre:(Paketlemeye uygun :40-120 adet/torba)
DETAYLI OLARAK MAKİNE AFS:

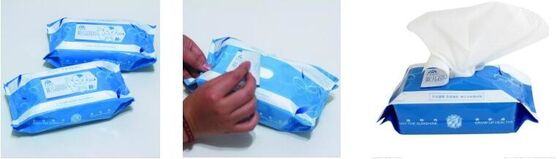

BİTMİŞ ÜRÜN ÖRNEĞİ:
LTQP-360 Ana elektrik konfigürasyon listesi
(YASKAVA(Japonya) ELEKTRİKLİ (8 adet servo motor Yaskawa'dan)
| NUMARA | Ürün Açıklaması | Şartname | Adet (Adet) | Açıklama |
| 1 | Hareket kontrolörü | JEPMC-MP2300S-E | 1 | YASKAWA(JAPONYA) |
| 2 | Genişletilmiş modül | R7K4FML-6-DCA32A | 1 | YASKAWA(JAPONYA) |
| 3 | Servo motor/servo ünitesi | SGMJV-08ADE6S /SGDV-5R5A11A | 5 | YASKAWA(JAPONYA) 750w |
| 4 | Servo motor/servo ünitesi | SGMGV-13ADC61 /SGDV-120A11A | 1 | YASKAWA(JAPONYA)1.3kw |
| 5 | Servo motor/servo ünitesi | SGMGV-20ADA61/SGDV-180A11A | 1 | YASKAWA(JAPONYA) 1.8kw |
| 6 | Servo motor/servo ünitesi | SGMGV-09ADC61/SGDV-7R6A11A | 1 | YASKAWA(JAPONYA)0.85 kw |
| 7 | Güç kablosu + kodlayıcı kablosu | JZZP-CVM09/JZSP-CVP02-05 | 1 | YASKAWA(JAPONYA)850w |
| 8 | Güç kablosu + kodlayıcı kablosu | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | YASKAWA(JAPONYA) 750w |
| 9 | Güç kablosu + kodlayıcı kablosu | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | YASKAWA(JAPONYA)1.3kw YASKAWA(JAPONYA)1.8kw |
| 10 | iletişim kablosu | JEPMC-W6002-05 | 12 | |
| 11 | Terminal direnci | JEPMC-W6022-E | 2 | |
| 12 | Dokunmatik panel | Weinview | 1 | 7 inç |
| 13 | Hava kesme anahtarı | LG | 12 | |
| 14 | Artık akım devre kesicisi | ÇİN | 1 | |
| 15 | Kontaktör (anahtar) | SCHNEIDER | 1 | |
| 16 | Güç düğmesi | M&W | 1 | 350w |
| 17 | Katı hal Röle (SSR) | ANV | 6 | |
| 18 | Sıcaklık kontrolörü | DTE10P | 1 | |
| 19 | Röle | OMRON | 4 |
| LTQP-360 yedek parça listesi | |||
| Kalem | İsim | Şartname | adet, adet |
| 1 | zımba kesici | standart 40mm×20mm | 1 |
| 2 | Boyuna sızdırmazlık ısıtma tekerleği | 4 | |
| 3 | yatay sızdırmazlık ısıtma borusu | 4 | |
| 4 | konik makaralı kayış | 2 | |
| 5 | termokupl | 2 | |
| 6 | malzeme itme kayışı | 5 | |
| 7 | yatay sızdırmazlık kesme bıçağı | 1 | |
| 8 | alet kutusu | 1 takım | |

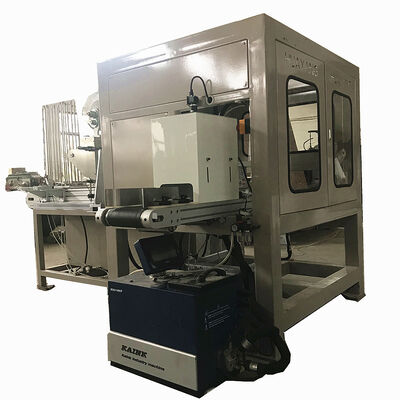

LTQL-5800B Tam Otomatik Kapak Aplikatörü (SCARA)
I. Teknik parametreler
| Hız | 45-60 adet/dak (örn. Film uzunluğu 250 mm'de) | ||
| Maksi.Ambalaj filmi uzunluğu | 300 mm (film uzunluğu gerçek üretim hızını etkileyecektir) | ||
| Islak mendil paketi Boyut | Uzunluk | Genişlik | Boy uzunluğu |
| 300 mm | 45-120mm | 10-80mm | |
| doğruluk | ± 1,2 mm | ||
| Voltaj gerektirir | 3 faz, AC380V 50/60 Hz | ||
| Güç | 7.5KW | ||
| Hava basıncı | 0,4 - 0,6 MPa, 1,0 m³/saat | ||
| Boyut | U 2000 * G 2650 * Y 1650 mm | ||
| Ağırlık | 1200Kg | ||
II.Açıklama
1. Delta'nın 3C elektronik ürünlerinde yaygın olarak kullanılan SCARA gövdesini benimseyen SCARA gövdesi, üstün hız, hassasiyet, doğrusallık ve dikeyliğe sahiptir, bu sayede kapak tutma, kapak kaplama ve ıslak mendil paketine kapak yapıştırma işlemlerini hızlı ve doğru bir şekilde tamamlayabilir.
2. E-Vision sistemi: Yeni nesil insanlaştırılmış operasyon arayüzü olan Delta'nın DMV2000 E-vision sistemini kullanarak, yüksek hızlı aritmetik işleme, yerleşik- Verileri otomatik olarak değiştirmek için PLC iletişim bağlantısında.Çalışma modundaki ekran ve çalıştırma arayüzü özelleştirilebilir ve çalıştırma ve bakım için basitleştirilebilir.
3. Dokunmatik ekran: Kapak tutma konumunu ayarlama, kaplama konumunu ayarlama, tutkal püskürtme yolu (dikdörtgen gibi yapışkan, pist tipi, elips tipi) ve diğer parametrelerin telafisi gibi 7 inç dokunmatik ekran aracılığıyla tüm ana komutlar, tümü dokunmatik ekran ile ayarlanabilir veya değiştirilebilir.
4. Görüş ışık kaynağı: Sivil ışık kaynağından daha dayanıklı olan endüstriyel LED ışık kaynağını benimser, bozulma süresini uzatır ve ışık kaynağı, fotoğraf çekmenin doğruluğunu artıran stroboflash OLMAYACAKTIR.
5. Ekran: Atölye kullanımı için daha uygun olan 15 inçlik endüstriyel ekranı benimser.
III. Ana elektrik konfigürasyonu
| NUMARA. | Kalem | Özellik ve Model | ADET | işaret |
| 1 | SKARA GÖVDE | DRS40L3SS1BN002(CVT dahil) | 1 | DELTA |
| 2 | Kontrolör #1 | DMV2000-CL2-HS | 1 | DELTA |
| 3 | Kamera | DMV-CM4MCCL | 1 | DELTA |
| 4 | Kamera merceği | DMV-LN16M06 | 1 | DELTA |
| 5 | kablolar | DMV-CAF03CL | 1 | DELTA |
| 6 | servo sistem | B2-750W | 3 | DELTA |
| 7 | Kontrolör #2 | DVP32ES200T | 1 | DELTA |
| 8 | Dokunmatik ekran | DOPB07E411 | 1 | DELTA |
| 9 | Sıcakta eriyen cihaz | 1 | HS |
